주택관리사 시설 소화설비 (옥내/외소화전, 스프링쿨러) 요약 정리

안녕하세요 주택관리사 자격증 공부하는 너구리입니다









주택관리사 시설의 소화설비에 대해 정리해보았습니다



마지막에 관련 문제도 참고해주세요









목차



목차



1. 소화전



2. 스프링쿨러



3. 감지기



4. 소화설비 문제

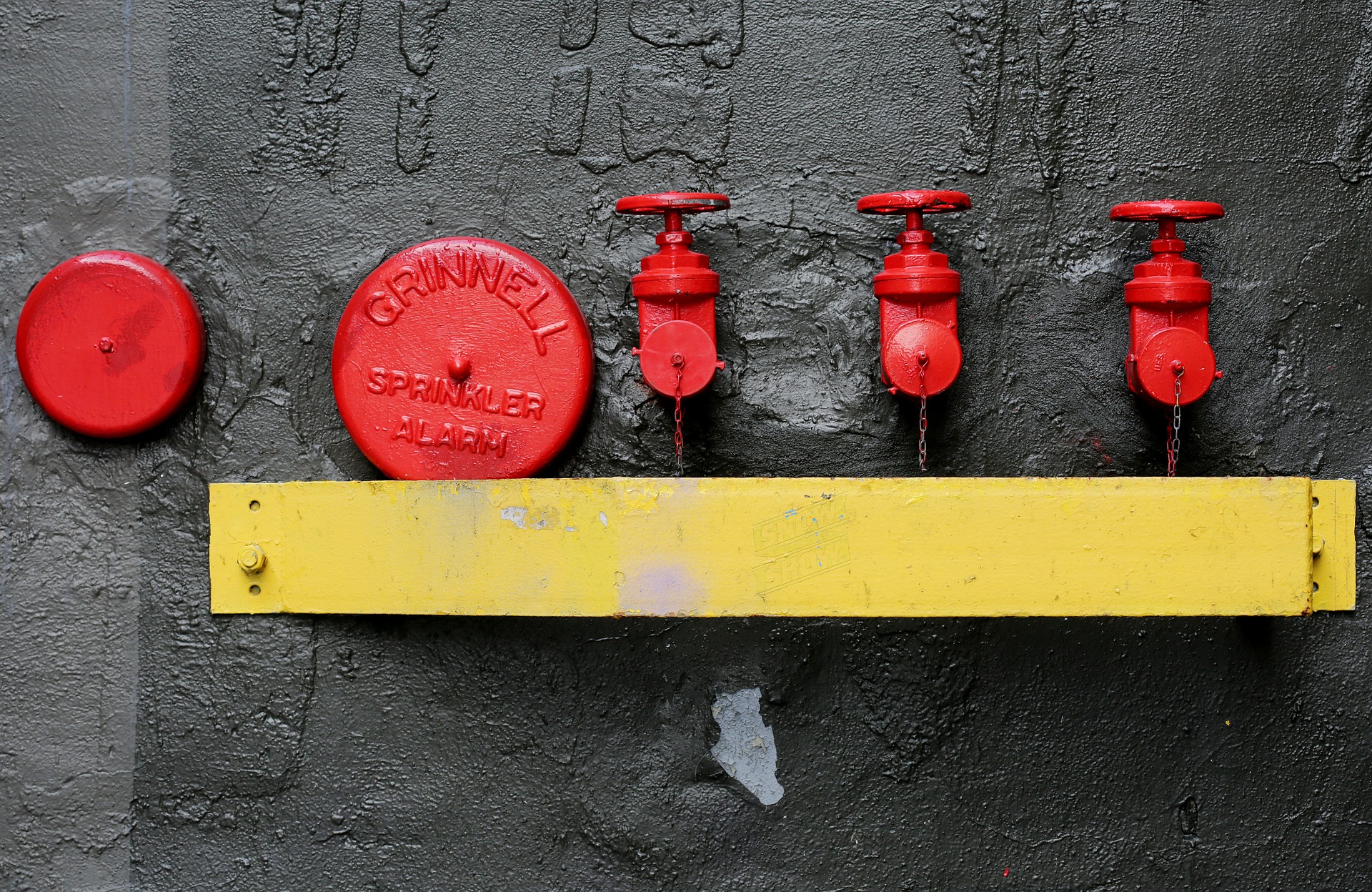

1.1 소화전









① 옥내소화전 설비

1) 표준 규정

• 방수압력 : 1.7kg/cm2
• 표준 방수량 : 130L/min
• 호스지름 : 40mm
• 노즐구경 : 13mm
• 개폐밸브 설치 위치 : 1,5m 이하



2) 가압송수장치

• 체절운동 : 펌프의 성능시험
• 충압펌프 : 누설된 압력을 보충
• 노즐선단 방수압력 : 2.5kg/cm2이상
• 노즐선단 방수량 : 60L/분 이상



3) 배관

• 호스와 연결되는 가지배관의 구경 : 40mm이상으로 한다
• 옥내소화전방수구의 구경은 50mm 이상으로 하여야 한다



4) 펌프

• 펌프에 토출측에는 압력계를 체크벨브 이전에 설치 흡입측에는 연성계, 진공계를 사용한다
• 가압송수장치에는 정격부하운전 시 펌프 성능을 시험하기 위한 배관설치
• 기동용 수압 개폐장치를 사용할 경우 그 용적은 100L 이상
• 펌프에 성능은 정격토출압력의 140%를 초과하지 아니하고 정격토출량의 150%로 운전시 정격토출압력이 65% 이상이다

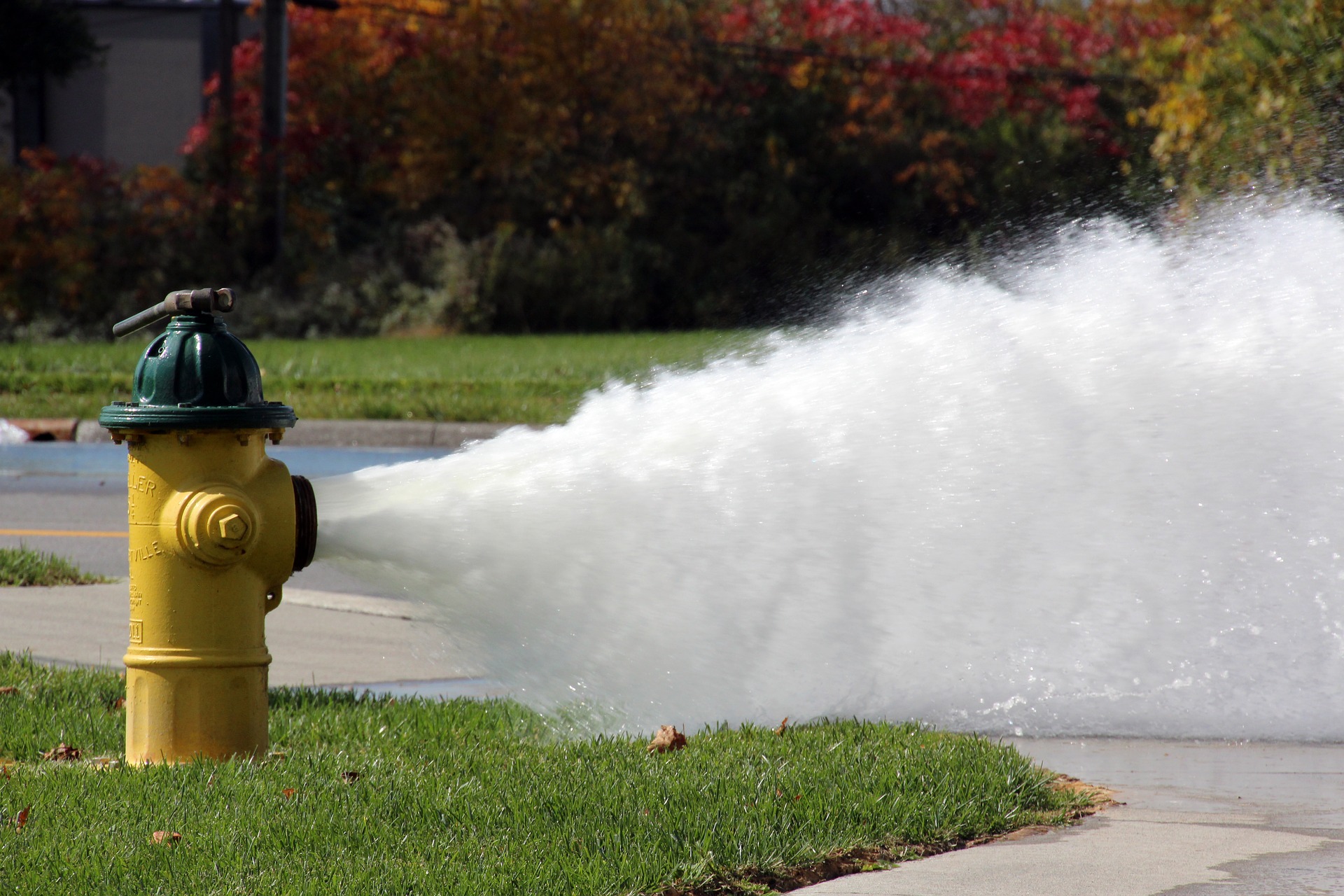

② 옥외소화전 설비

1) 표준 규정

• 방수압력 : 2.5kg/cm2 이상
• 표준방수량 : 350L/min 이상
• 호수지름 : 65mm





1.2 스프링쿨러











① 스프링쿨러 특징

• 초기 화재 진화에 절대적이다
• 소화약제가 물이므로 매우 경제적이고 진화 후 복구가 쉽다
• 감지부의 구조가 기계적으로 고장이 거의 없다
• 취급 및 조작이 매우 쉽다
• 자동적으로 화재를 감지하여 경보를 해준다
• 시설의 수명이 반영구적이다



② 스프링쿨러 헤드

• 구조적 분류 : 가용 합금형과 밸브형이 있다
• 구조 3요소 : 프레임, 가용편, 디플렉터
• 작동온도 : 72도
• 헤드 하나가 소화할 수 있는 면적 : 10m2
• 1개 분기 관에 헤드 설치 개수는 8개 이하이다
• 방수압력은 0.1 ~ 1.2MPa이고 방수량은 80L 이상이다



③ 스프링쿨러설비 폐쇄형 종류

1) 습식

• 수원에서 헤드까지 전 배관에 물이 채워져 있고 화재가 발생하면 열에 의해 헤드의 가용편이 녹으면서 곧바로 물이 살수되어 소화된다
• 일반거실, 사무실, 옥내판매업소, 숙박업소 등에 사용된다
• 화재감지기가 없다



2) 건식

• 수원에서 1차측 밸브까지만 물이 채워져 있고 2차측인 헤드까지는 압축공기를 채워둔다
• 화재가 발생하면 열에 의해 헤드의 가용편이 녹으면서 압축공기가 방출되어 압출저하가 생기면서 1차측 물이 2차측으로 유입되어 살수가 시작된다
• 옥내외 주차장, 창고에 사용된다



	옥내 소화기	옥외 소화기	연결송수관	스프링쿨러
설치 기준	유효반경 25m 이하	유효반경 40m 이하	유효반경 50m 이상
노즐방시압력	1.7kg/cm2 이상	2.5kg/cm2 이상	3.5kg/cm2 이상	1kg/cm2 이상
표준 방수량	130L/min 이상	350L/min 이상	450L/min 이상	80L/min 이상

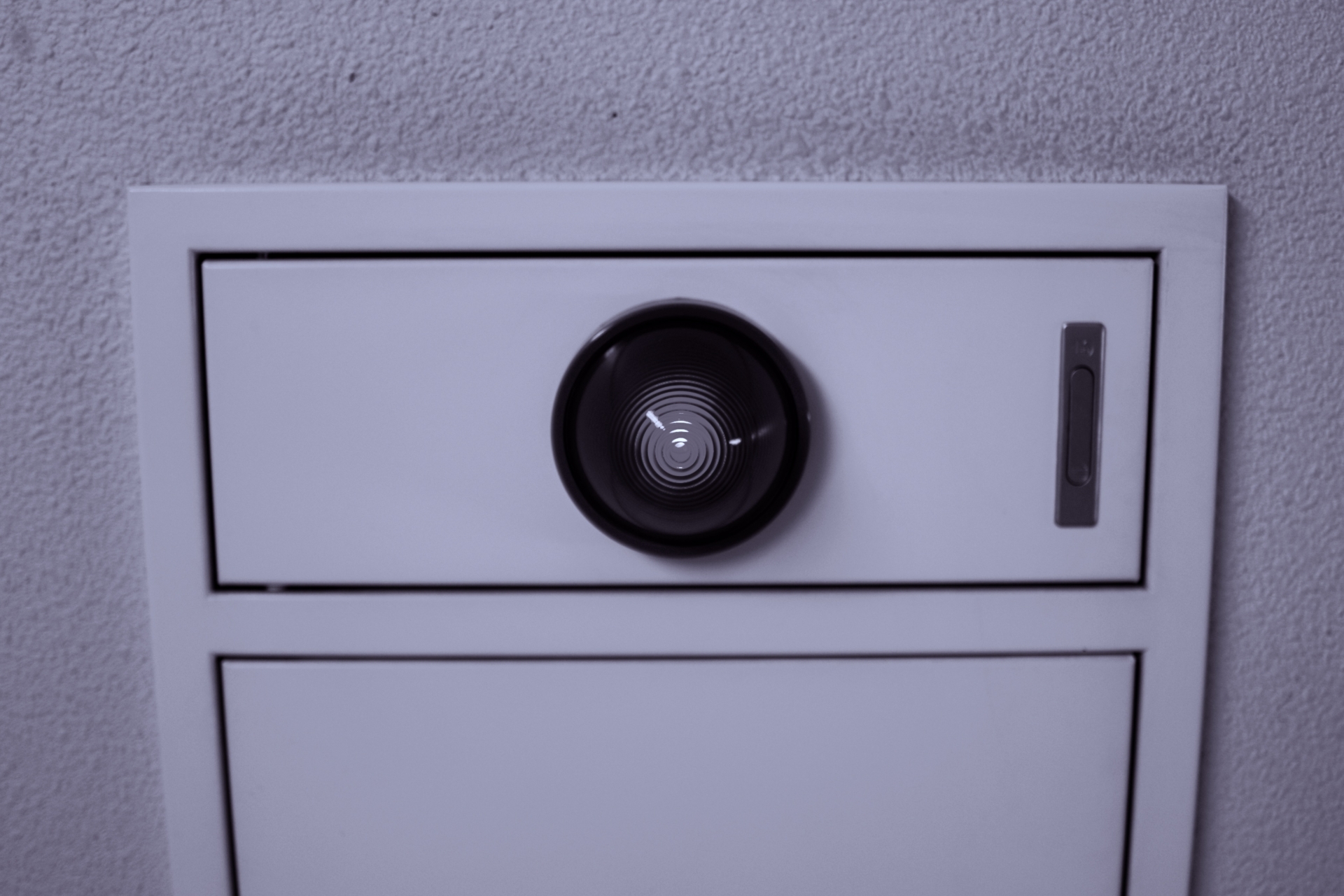

1.3 감지기









① 감지기 종류

1) 차동식 스폿형 감지기

• 실내온도의 상승률의 일정한 값을 넘었을 때 작동한다
• 스폿형 : 공기실 비치 온도상승 시 접점 작동
• 분포형 : 가느다란 동 파이프 청장배관에서 공기팽창 접점 작동한다

2) 정온식 감지기 : 실온이 일정온도 65~90도 이상으로 상승 했을 경우 작동한다 (보일러실, 주방 등에 적합하다)



3) 보상식 감지기 : 정온식과 차동식의 성능을 가진다



4) 연기식 감지기

• 이온화식 : 연기의 이온입자에 의한 감지된다
• 광전식 : 빛의 산란에 의해 감지된다
• 천장이 높은 곳에 사용한다 (계단실, 복도)



② 특수소화설비

• 물 분무 소화설비
• 이산화탄소 소화 설비
• 분말 소화설비
• 불연성 가스
• 할로겐화물 소화설비



※ 화재종류 ※

A급 일반화재 : 백색

B급 가스, 기름화재 : 황색

C급 전기화재 : 청색

D급 금속화재 : 무색





1.4 소화설비 문제









[문제]

① 소화설비 중 알람밸브를 사용하는 스프링쿨러 설비는?

1. 건식 스프링클러 설비
2. 습식 스프링클러 설비
3. 개방형 스프링클러 설비
4. 일제살수식 스프링클러 설비
5. 준비작동식 스프링클러 설비

답 : 2

풀이 : 습식 스프링클러 설비는 알람밸브를 사용한다





② 소화설비에 관한 설명 중 옳지 않은 것은?

1. 스프링클러 헤드의 방수압력은 0.1MPa~1.2Mpa로 한다
2. 옥내소화전의 방수압력은 0.17Mpa~0.7Mpa로 한다
3. 사이어미즈 커넥션은 옥외에 설치하는 방수구이다
4. 전기화재 경보기는 누전을 감지한다
5. 드렌처설비는 인접건물 화재시 수막작용을 이용하여 연소되는 것을 방지하는 설비이다

답 : 3

풀이 : 사이어미즈커넥션은 연결송수관설비이다 (소방차에 연결하여 물을 공급하는 설비)
