주택관리사 시설 위생기구 (대변기, 밸브 종류, 배관 종류) 요약 정리

안녕하세요 주택관리사 자격증 공부하는 너구리입니다











주택관리사 시설의 위생기구에 대해 정리해보았습니다



마지막에 관련 문제도 참고해주세요









목차



목차



1. 대변기



2. 밸브 종류



3. 배관 종류



4. 위생기구 문제







1.1 대변기









① 세정 급수방식에 따른 분류

1) 하이탱크식

• 탱크의 표준높이 : 1.9m
• 용량 : 15L
• 변기 설치면적이 적다
• 세정 시 소음이 크다



2) 로 탱크식

• 탱크의 높이가 낮아 세정관은 50mm 이상의 굻기로 한다
• 소음이 적어 주택, 호텔 등에 이용한다
• 변기의 설치 면적은 다소 크다



3) 세정 밸브식 (플러시 밸브식)

• 밸브를 누르면 일정량의 물이 나오고 자동적으로 잠겨 지는 방식
• 급수관 최초 관경 : 25mm이상
• 수압이 0.7kg/cm이상 되어야 오물을 제거할 수 있다
• 플러시 밸브식 대변기를 사용시 역 사이펀 작용으로 인하여 오수가 급수관 내로 역류하여 크로스커넥션이 발생하므로 이를 방지하기 위해 진공 브레이커를 설치한다
• 역류 방지기 : 변기가 막혔을 때 오수가 역류하여 급수관으로 유입되는 것을 방지한다



4) 기압 탱크식

• 급수압으로 탱크 속의 기압이 상승되어 그 압력으로 세정한다
• 플러시 밸브의 갑작스런 개폐로 인해 수격작용도 탱크에 흡수되므로 방지된다
• 급수관의 관경이 15mm 정도의 소구경으로 주택 등에 사용된다



② 세정 방식에 따른 분류

• 세출식 : 물의 낙차에 따라 오물을 배출하는 방식 (동양식 변기)
• 세락식 : 시출되는 세정수가 변기의 벽을 씻어 내리는 방식
• 사이펀식 : 사이펀 작용을 일으켜 흡인 배출하는 방식
• 사이펀 제트식 : 트랩 입구측 제트구멍의 효과로 유수면을 사이펀식보다 한 층 더 큰게 한 방식
• 블루 아웃식 : 사이펀작용보다 제트작용에 중점을 둔 방식 (소음이 심하다)
• 광량 감지식 : 위생과 절수의 양면을 갖춘 방식 (사람의 그림자에 의해 생긴 광량의 변화를 센서가 감지해서 전자밸브나 하이탱크를 작동시켜 세정하는 방식이다)





1.2 밸브

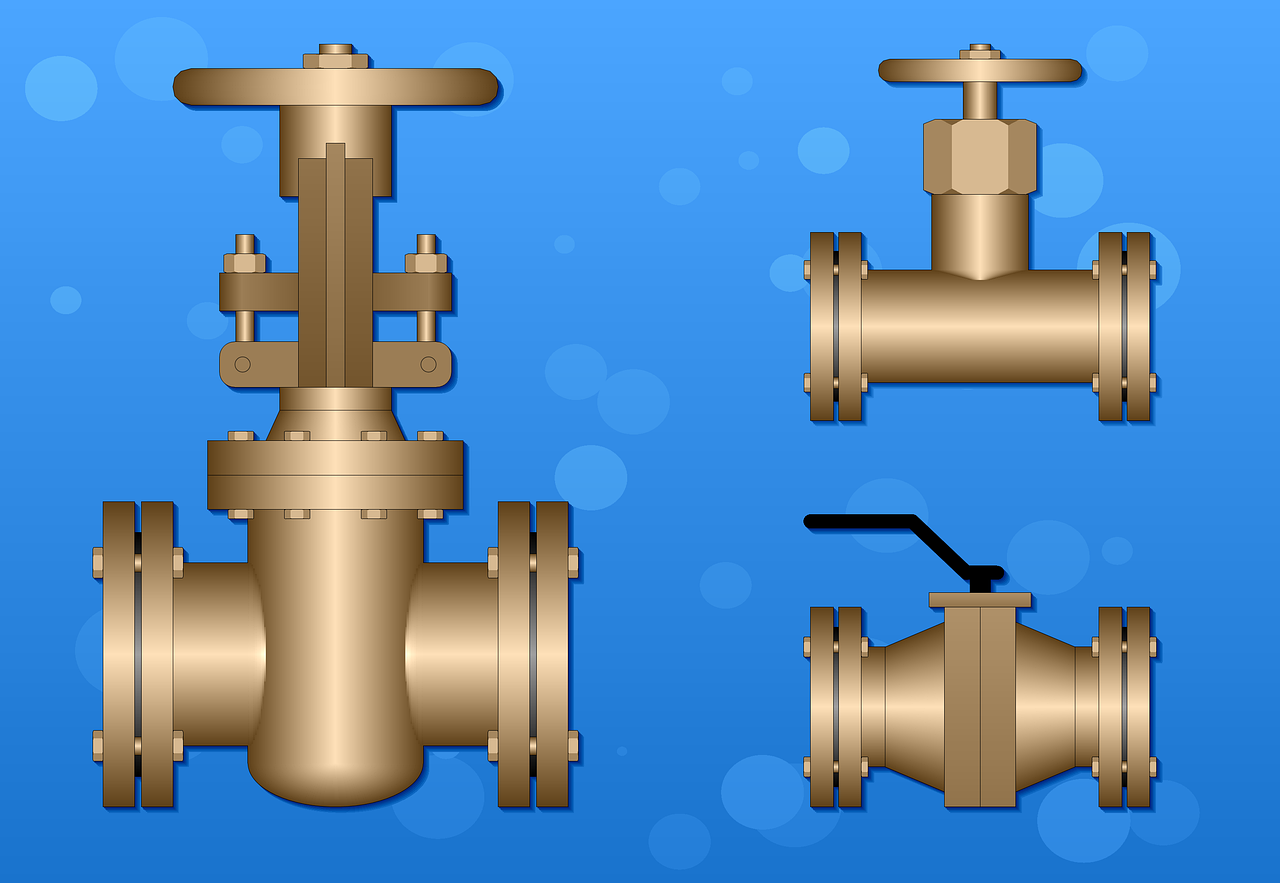

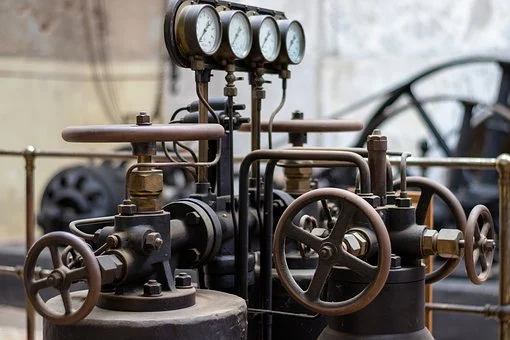

① 밸브 종류

• 게이트 밸브 : 급수/급탕 배관에 많이 이용 유량조절, 개폐용 디스크가 배관의 횡단면과 평행하게 상하로 이동하면서 개폐가 이루어진다
• 글로브 밸브 : 유체마찰손실이 크고 유체의 저항손실이 커서 유로의 폐쇄나 유량조절에 적합하다
• 체크 밸브 : 유체를 한 방향으로 흐르게 하고 유체의 배압에 의해 역류를 방지하는 밸브이다
• 콕 밸브 : 꼭지를 90도 회전시켜 전개한다
• 플러시 밸브 : 핸들을 누르면 일정량의 물이 나오고 자동적으로 잠겨 지는 밸브이다
• 풋 밸브 : 펌프의 흡입배관에 사용하여 흡입관에 항상 물이 차 있도록 하는 밸브로 흡입양정의 과부하 현상을 방지한다
• 볼 밸브 : 핸들 조작에 따라 볼에 있는 구멍의 방향이 바뀌면서 개폐가 이루어진다
• 버터플라이 밸브 : 밸브 몸통 내 중심 측에 원판 형태의 디스크를 설치한 것이다
• 앵글 밸브 : 유체의 흐름을 직각으로 변화









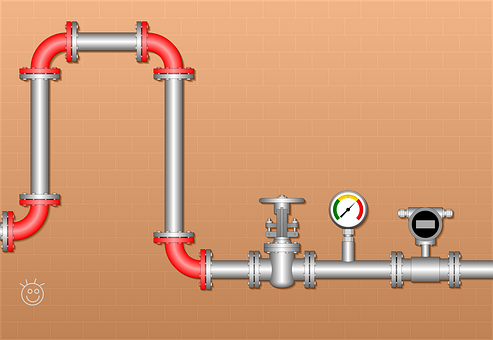

1.3 배관 종류

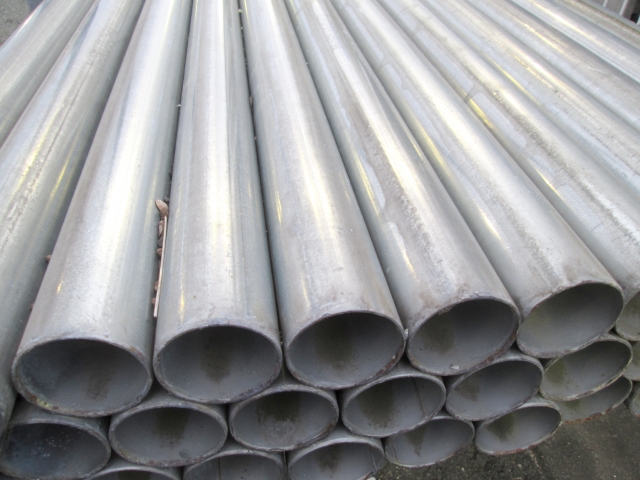

철관

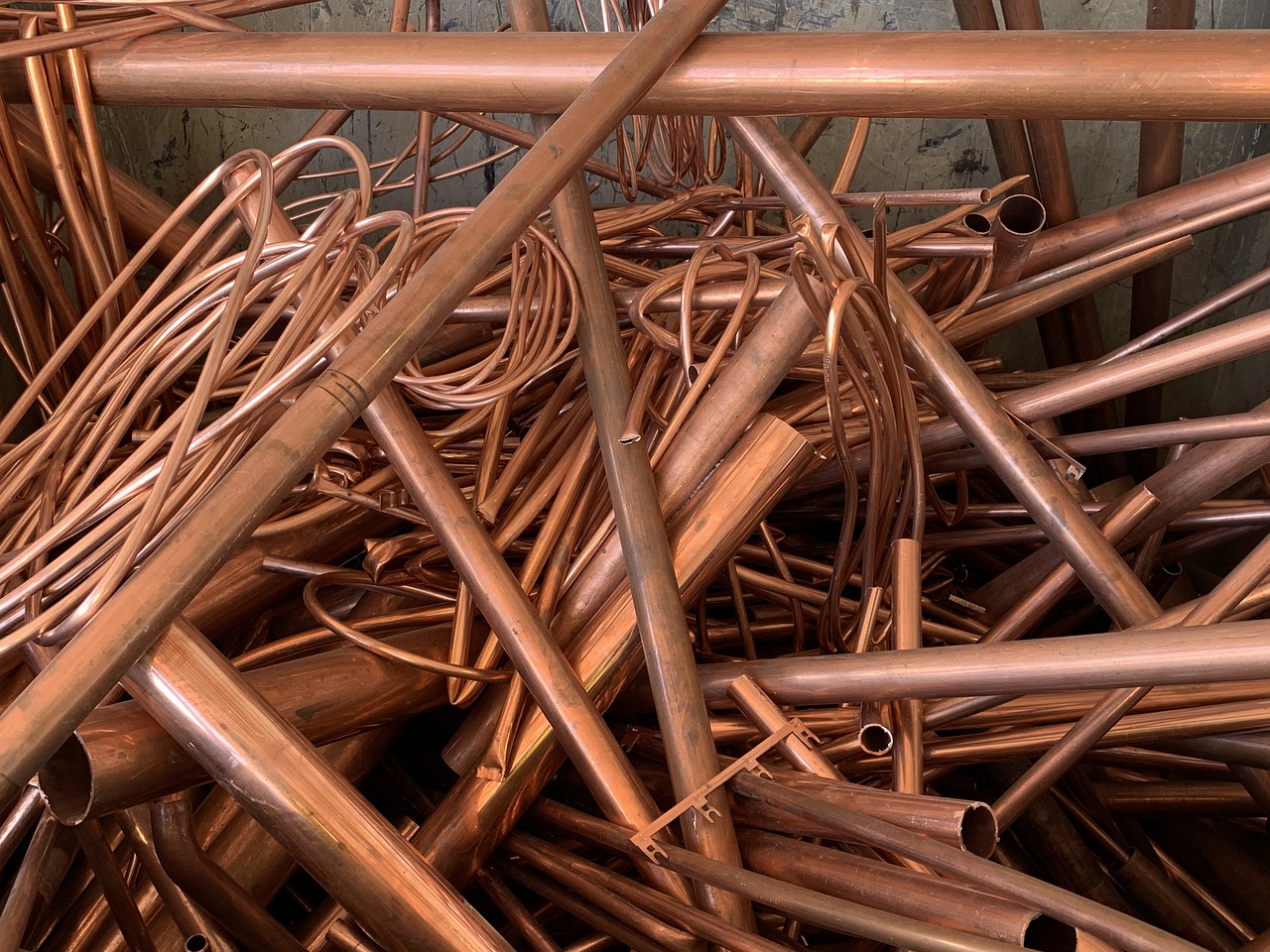

스테인리스강관                                                                                     동관





① 배관 특징

• 강관은 주철관에 비해 가볍고 인장강도가 큰 재료로 충격에 강한 재료이다 (강관은 주철관에 비해 부식되기 쉽다)
• 주철관은 오배수관이나 지중매설배관에 사용된다 (주철관은 내식성, 내구성을 가진 배관재료이다)
• 스테인리스강관은 철에 크롬 등을 함유하여 만들어지기 때문에 강관에 비해 기계적 강도가 우수하다
• 경질염화비닐은 내식성은 우수하나 충격에 약하다
• 동관은 전기 및 열전도율이 좋고 전성, 연성이 풍부하여 가공도 용이하다
• 연관은 내식성이 커서 배수용보다는 난방배관에 주로 사용한다
• 플라스틱관은 내식성이 있으며 경량으로 시공성이 우수하다
• 폴리부틸렌관은 무독성 재료로서 상수도용으로 사용이 가능하다



1) 염화비닐관의 특징

• 온도상승에 따라 인장강도가 떨어진다
• 표면이 매끄러워 스케일이 없고 마찰손실이 작다
• 열팽창률이 커서 급탕관 증기관으로의 사용은 적합하지 않다
• 염화비닐관은 내산성, 내 알칼리성, 내식성이 크다
• 전기적 저항이 크고 전식작용이 없어서 관내 전선의 허용전류를 크게 할 수 있다





② 배관의 부식

1) 부식의 원인

• 금속의 이온화 경향차에 의한 부식
• 물의 접촉
• 누설된 전류에 의한 부식
• 전해질 수용액이 재료 틈새로 침투 부식



2) 방지법

• 이온화 경향의 차이가 적은관 끼리 연결
• 물기제거 → 보급수를 탈기 처리하여 부식을 방지한다
• 철연통을 만들어 전식을 방지한다



③ 배관의 도시기호

1) 유체의 종류와 표시법



유체의 종류	기호
공기	A
가스	G
유류	O
수증기	S
물	W



2) 색체에 의한 배관 식별



종류	식별색	종류	식별색
공기	백색	기름	진한황적색
가스	황색	산 알칼리	회자색
증기	진한 적색	전기	엷은 황적색
물	정색





1.4 위생기구 문제









[문제]

① 위생기구설비에 관한 내용으로 옳지 않은 것은?

1. 위생기구는 청소가 용이하도록 흡수성, 흡습성이 없어야 한다
2. 위생도기는 외부로부터 충격이 가해질 경우 파손 가능성이 있다
3. 유닛화는 현장 공정이 줄어들면서 공기단축이 가능하다
4. 블로아웃식 대변기는 사이펀볼텍스식 대변기에 비해 세정음이 작아 주택이나 호텔등에 적합하다
5. 대변기에서 세정밸브방식은 연속사용이 가능하기 때문에 사무소, 학교 등에 적합하다

답 : 4

풀이 : 블로아웃식 대변기는 소음이 심하다
