안녕하세요 주택관리사 자격증 공부하는 너구리입니다
주택관리사 시설의 지붕에 대해 정리해보았습니다
마지막에 관련 문제도 참고해주세요
1. 지붕 공사
1.1 지붕 물매
- 되물매 : 밑변이 10cm 일 때 높이도 10cm인 경사 45도의 물매이다
- 뜬물매 : 경사 45도 미만의 완만한 물매이다
- 된물매 : 경사 45도 이상의 급경사 물매이다
① 물매 결정 요소
- 간사이의 크기, 건물의 용도, 지붕의 크기, 성질, 모양, 강우량, 적설량에 따라 결정된다
- 지붕면적 클수록 물매도 크게 한다 (급경사)
- 지붕재료 한 개의 크기가 작을수록 물매도 작게 한다 (완경사)
- 지붕재료 강도, 수밀성이 클수록 물매도 작게 한다(완경사)
② 물매의 최소한도
재료 | 물매 | 경사 비 | 재료 | 물매 | 경사 비 |
기와 | 4.0 | 4:1 | 금속판 평이음 | 3.0 | 3:1 |
천연 슬레이트 | 6.0 | 6:1 | 금속판 기와가락 골판 이음 | 2.5 | 2.5:1 |
평판 슬레이트 | 5.0 | 5:1 | 아스팔트 루핑 | 3.0 | 3:1 |
골판 슬레이트 | 3.0 | 3:1 | 널/이엉 | 5.0 | 5:1 |
1-2 잇기 종류
① 곱슬레이트 잇기 (골판 잇기)
- 큰 골, 작은 골로 나누어진다 (큰 골이 유리하다)
- 이음 철물 (못, 볼트)
- 상하 겹침 (10~15cm) 이상, 좌우 겹침 (클 골판 0.5 작은 골판 1.5 이상)
② 금속판 잇기
장점 : 경량이고, 물매를 뜨게 할 수 있으며 뾰족탑 등에도 사용 가능하다
단점 : 열전도 크고, 비내화적이며 온도 신축, 화학작용에 약하고 소음이 크다
[잇기 법] : 일자 이음이 보통이며 판의 이음은 온도에 대한 신축성을 가지도록 거멀 접기이음을 한다
- 평판 이음, 골 판 이음, 기와 가락 이음
③ 골함석 잇기
- 세로 겹침 (10~15cm) 가로 겹침 (큰 골판 1.5골 작은 골판 2.5골)
- 이음 철물은 고무패킹과 아연 도금 못 사용

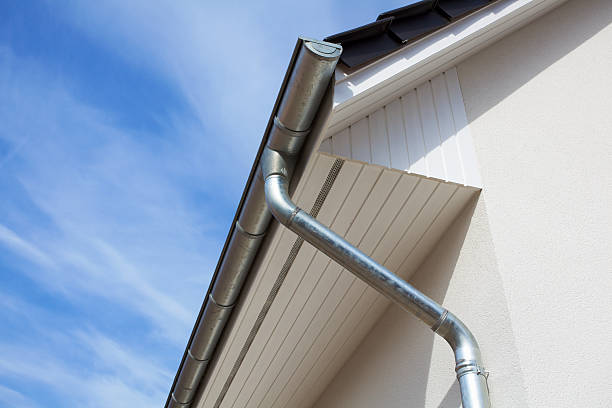

1-3 홈통
처마 홈통 -> 깔때기 홈통 -> 장식 통 -> 선홈통 -> 낙수받이 통
① 처마 홈통 : 처마 홈통은 끝단 막이, 물받이 통 연결부, 깔때기 관이음 통 및 홈통 걸이 등 모든 부속물을 연결 부착하여 설치한다.
- 안 홈통 1/50, 바깥 홈통은 1/100 ~1/200의 물 흐름 경사를 둔다
- 이음은 4cm 이상 잇는다
- 제작 시 단위길이는 2,400mm~3,000mm 이내
② 선홈통
- 선홈통은 비가 내려오도록 하는 수직 홈통이다
- 상하 겹침은 5cm 이상으로 한다
- 선홈통 길이 간격은 85~125cm 정도로 한다
③ 누인 홈통 : 위쪽 선홈통에서 물을 받아 아래층에 처마 홈통이나 선홈통 전달
④ 지붕골 홈통 : 두 개의 지붕면이 만나는 자리 또는 지붕면과 벽면이 만나는 수평지붕골에 쓰이는 홈통이다
